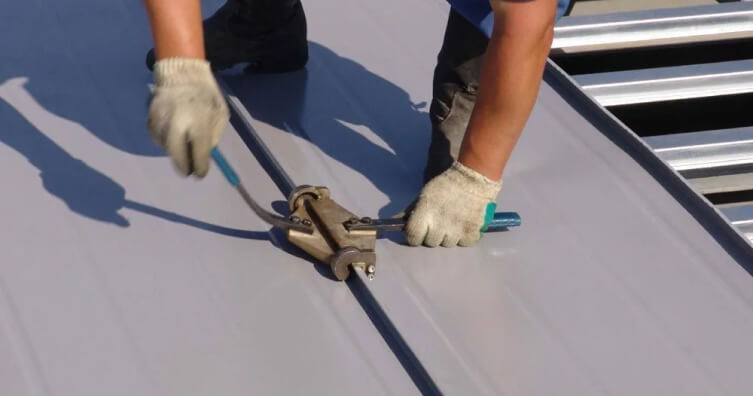

Монтаж фальцевой кровли «под ключ»

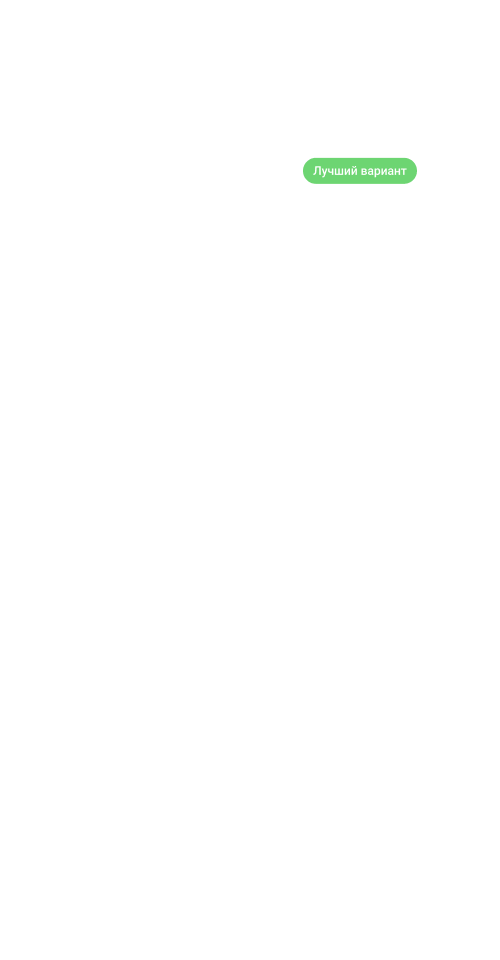

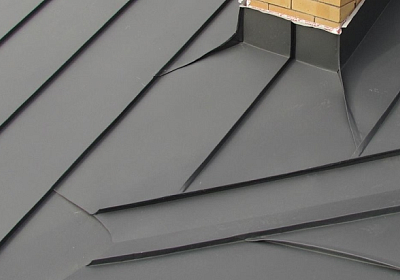

Нижняя граница для металлических листов в СП 17.13330.2017 (табл. 4.1) — 10 %, это примерно 6°. При уклоне от 3° до 10° фальцевая кровля тоже возможна, но меняются узлы (п. 7.12). Картины по длине ската соединяют двойным лежачим фальцем, в который закладывают ленту-уплотнитель, или делают ступенькой. Другой путь — одна картина на всю длину ската без поперечных швов, а продольные стоячие фальцы — двойные, выше обычного (до 50 мм), с герметизацией. Если уклон не дотягивает до 22°, ленту закладывают и в стоячие фальцы (п. 7.13).

Источник: СП 17.13330.2017 «Кровли», табл. 4.1, пп. 7.12 и 7.13.

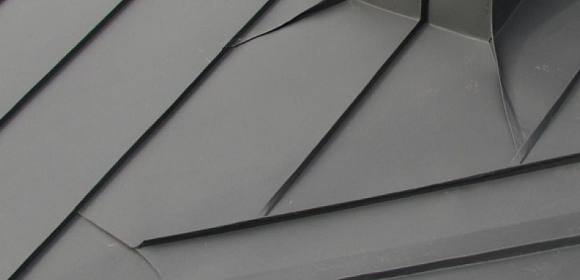

От нагрева металл удлиняется, у цветных металлов — особенно заметно (табл. И.2). Чтобы кровлю не повело, картину без поперечных швов, которую держат подвижные и неподвижные кляммеры, делают не длиннее рекомендованной в п. 7.6:

• для меди, алюминия, цинк-титана — 10 м;
• для оцинкованной и нержавеющей стали — 14 м.

На более длинном скате нужны компенсаторы — температурный шов, компенсационный стык или удлинённые подвижные кляммеры. Зону жёсткого крепления размещают с учётом уклона (п. 7.10), а зазор в поперечном стыке рассчитывают по тепловому удлинению, минимум 10 мм. Таблицы «уклон — длина картины» в своде правил нет.

Источник: СП 17.13330.2017, пп. 7.6 и 7.10, табл. И.2.

• Кляммеры по стандарту делают из нержавеющей стали: в примечании указано, что с кровельными металлами она гальванопару не создаёт, а конкретное сочетание проверяют по табл. И.1 СП 17.13330.2017.
• Высота кляммера под стоячий фальц — одна из пяти: 25, 28, 32, 38 или 50 мм. Когда картины кладут по объёмно-диффузионной мембране, выбирают кляммер на 7 мм выше.
• Прочность: кляммер, закреплённый двумя гвоздями или шурупами длиной 20 мм, обязан держать динамическое усилие на вырыв 400 Н.

Источник: ГОСТ Р 59500-2021 «Кляммеры для фальцевой кровли. Технические условия», п. 5.1.1 с примечанием, табл. 1, п. 5.5.

• Сталь под двойной стоячий и Г-образный фальц — от 0,5 до 0,6 мм (п. 5.3.1.1).
• Алюминий под двойной стоячий и Г-образный фальц — от 0,7 до 0,8 мм (п. 5.3.4.1), допуски — по таблице 12 стандарта.
• Нормируются серповидность и волнистость листа (пп. 5.4.1 и 5.4.2). Серповидность на 1 м длины — не более 2,0 мм у стали, 1,5 мм у цинк-титана и 1,0 мм у меди и нержавеющей стали (п. 5.4.1).

Источник: ГОСТ Р 58953-2020 «Прокат тонколистовой металлический для фальцевых кровель и фасадов».

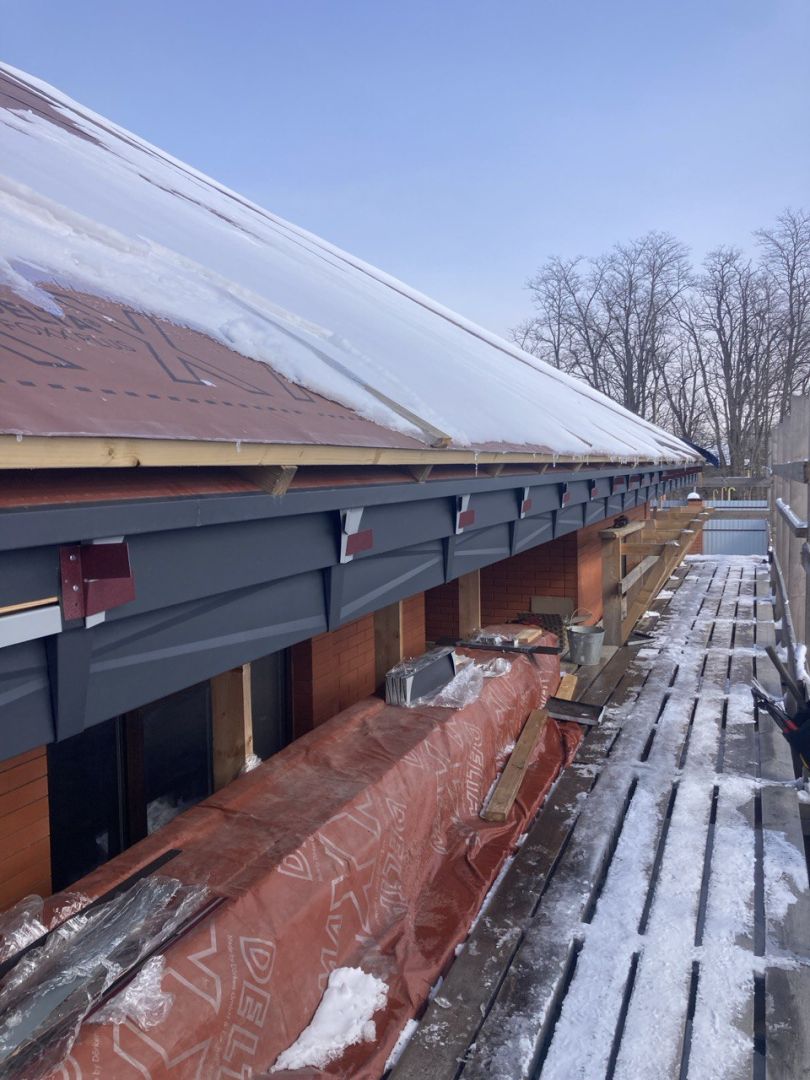

Между утеплителем и основанием под водоизоляционный слой оставляют вентиляционный канал высотой не менее 50 мм; точную высоту по длине и уклону ската берут из табл. А.2 приложения А. Воздух заходит через карнизный участок и выходит у конька: входные отверстия — не меньше 200 см² на погонный метр, выходные — не меньше 100 см²/м. Если канал делают выше, площадь отверстий увеличивают пропорционально.

Источник: СП 17.13330.2017 в редакции Изменения № 4 (приказ Минстроя России от 06.12.2023 № 873/пр), п. 4.5 и табл. А.2.

Совместимость (во избежание гальванопар) определяют по таблице совместимости металлов в СП 17.13330.2017 (приложение «И»). ГОСТ Р 59500-2021 на кляммеры прямо ссылается на эту таблицу.

Источник: СП 17.13330.2017, приложение И, табл. И.1; ГОСТ Р 59500-2021, примечание к п. 5.1.1.
